こんにちは、工務の林です

図面には色々な記号や寸法が記載さており、中々実物とイメージがしにくいと思います

今回は図面内容の一部実例をご紹介できたらと思います！

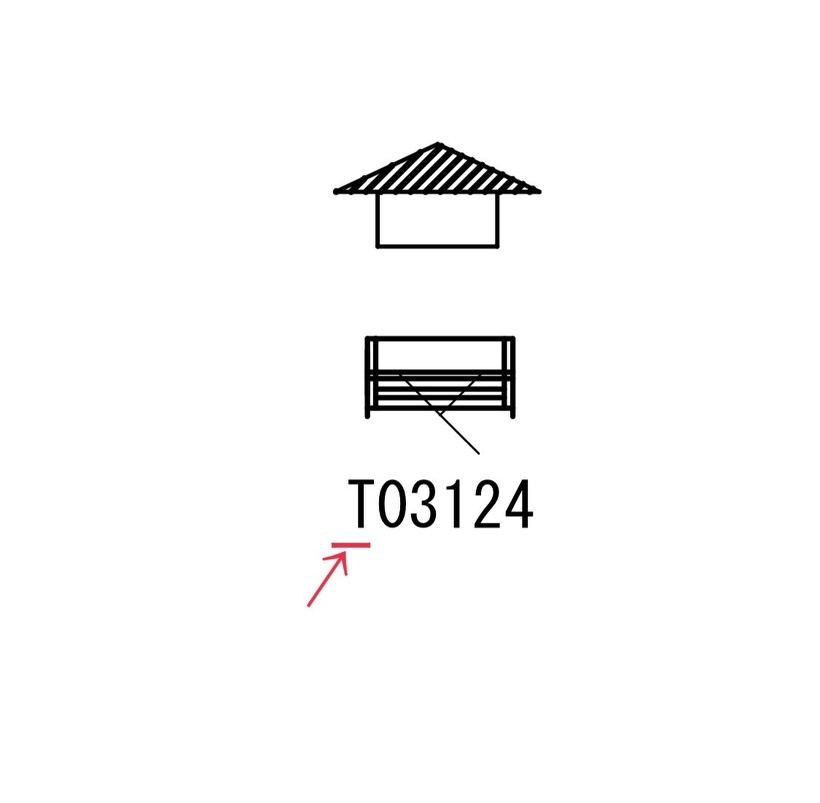

こちらの２つのアルファベットは何を表していると思いますでしょうか？

---

---

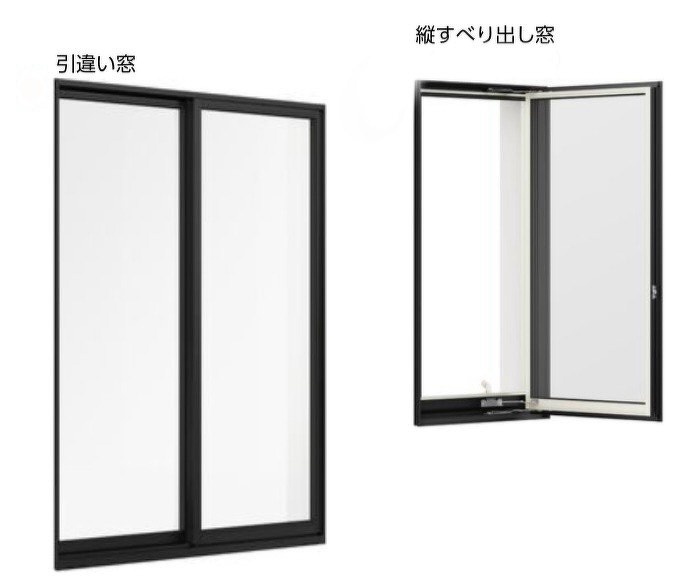

「H」引き違い窓で「T」が縦滑り窓を表しており、後ろ数字は窓の寸法やサイズを表しています

---

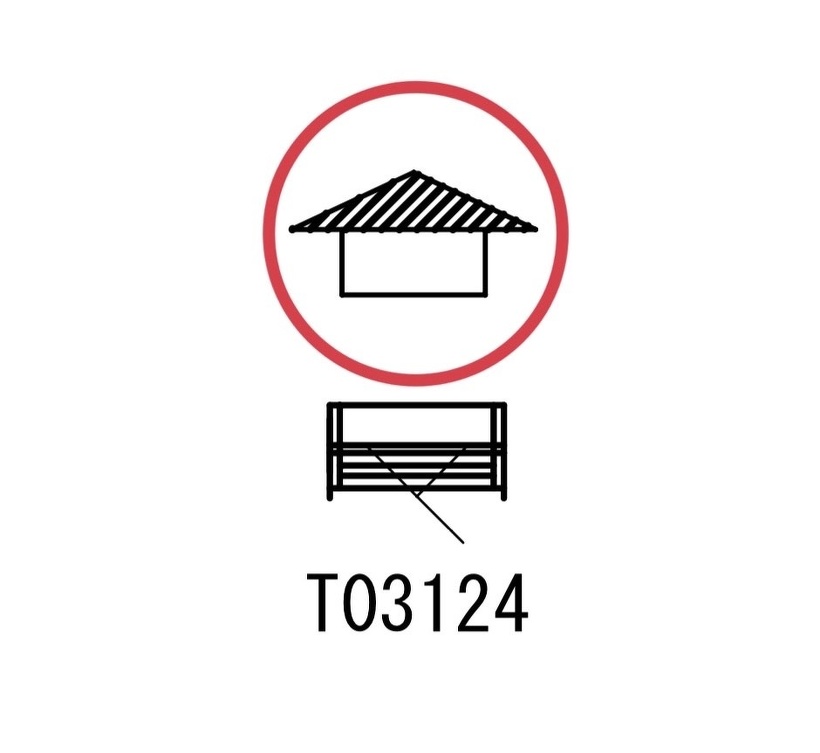

中でもこの家のマークのような矢印マークは「吸気口位置」を表しています！

---

実は引き違い窓と縦滑り窓付近の吸気口でも設置されるものが異なってきます

---

---

---

引き違いでは、窓にガラリが取り付けられ、引き違い窓以外の縦滑り窓等ばかりの部屋には、室内側に吸気口、外壁側には換気フードセットで取り付けられる違いがあります！

是非、図面を見られる際にはご確認ください！
※各メーカー、工務店によっては異なるケースがございますのでご注意ください。

---
